84
Chapitre IV
Résultats et discussions

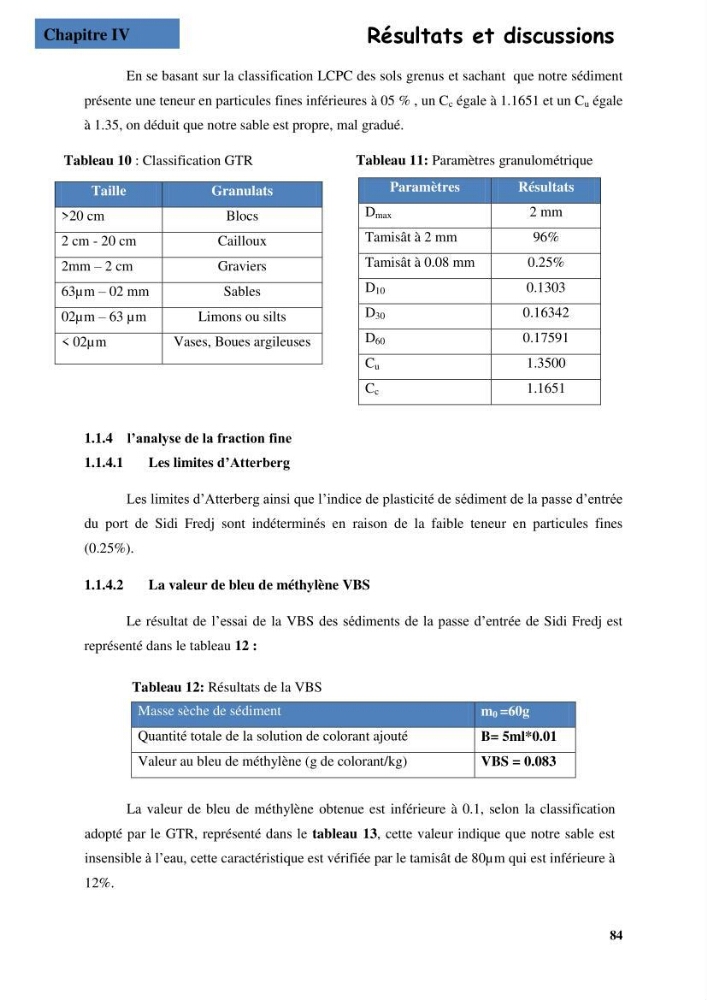

En se basant sur la classification LCPC des sols grenus et sachant que notre sédiment
présente une teneur en particules fines inférieures à 05 % , un C c égale à 1.1651 et un C u égale
à 1.35, on déduit que notre sable est propre, mal gradué.
1.1.4 l’analyse de la fraction fine
1.1.4.1
Les limites d’Atterberg
Les limites d’Atterberg ainsi que l’indice de plasticité de sédiment de la passe d’entrée
du port de Sidi Fredj sont indéterminés en raison de la faible teneur en particules fines
(0.25%).
1.1.4.2
La valeur de bleu de méthylène VBS
Le résultat de l’essai de la VBS des sédiments de la passe d’entrée de Sidi Fredj est
représenté dans le tableau 12 :
Paramètres
Résultats
D max
2 mm
Tamisât à 2 mm
96%
Tamisât à 0.08 mm
0.25%
D 10
0.1303
D 30
0.16342
D 60
0.17591
C u
1.3500
C c
1.1651
Taille
Granulats
>20 cm
Blocs
2 cm - 20 cm
Cailloux
2mm – 2 cm
Graviers
63µm – 02 mm
Sables
02µm – 63 µm
Limons ou silts
< 02µm
Vases, Boues argileuses
Masse sèche de sédiment
m 0 =60g
Quantité totale de la solution de colorant ajouté
B= 5ml*0.01
Valeur au bleu de méthylène (g de colorant/kg)
VBS = 0.083
Tableau 10 : Classification GTR
Tableau 11: Paramètres granulométrique
Tableau 12: Résultats de la VBS
La valeur de bleu de méthylène obtenue est inférieure à 0.1, selon la classification
adopté par le GTR, représenté dans le tableau 13, cette valeur indique que notre sable est
insensible à l’eau, cette caractéristique est vérifiée par le tamisât de 80µm qui est inférieure à
12%.
