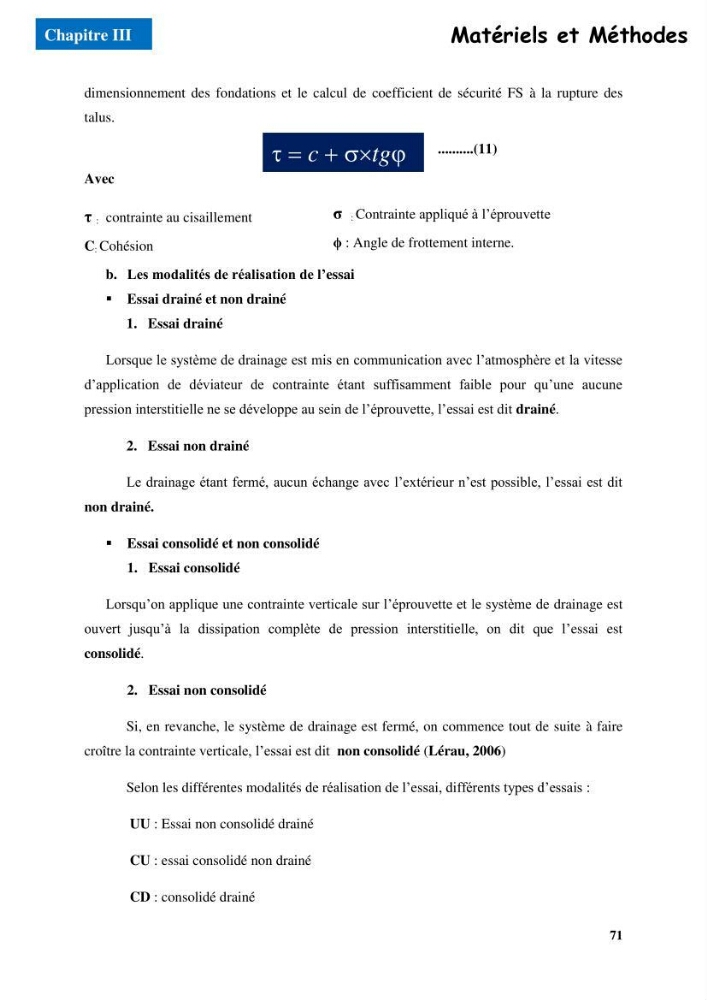

Matériels et Méthodes
Chapitre III
dimensionnement des fondations et le calcul de coefficient de sécurité FS à la rupture des
talus.
Avec
τ : contrainte au cisaillement
C : Cohésion
b. Les modalités de réalisation de l’essai
 Essai drainé et non drainé
1. Essai drainé
Lorsque le système de drainage est mis en communication avec l’atmosphère et la vitesse
d’application de déviateur de contrainte étant suffisamment faible pour qu’une aucune
pression interstitielle ne se développe au sein de l’éprouvette, l’essai est dit drainé.
2. Essai non drainé
Le drainage étant fermé, aucun échange avec l’extérieur n’est possible, l’essai est dit
non drainé.
 Essai consolidé et non consolidé
1. Essai consolidé
Lorsqu’on applique une contrainte verticale sur l’éprouvette et le système de drainage est
ouvert jusqu’à la dissipation complète de pression interstitielle, on dit que l’essai est
consolidé.
2. Essai non consolidé
Si, en revanche, le système de drainage est fermé, on commence tout de suite à faire
croître la contrainte verticale, l’essai est dit non consolidé (Lérau, 2006)
Selon les différentes modalités de réalisation de l’essai, différents types d’essais :
UU : Essai non consolidé drainé
CU : essai consolidé non drainé
CD : consolidé drainé
c tg
σ : Contrainte appliqué à l’éprouvette
ϕ : Angle de frottement interne.
..........(11)
