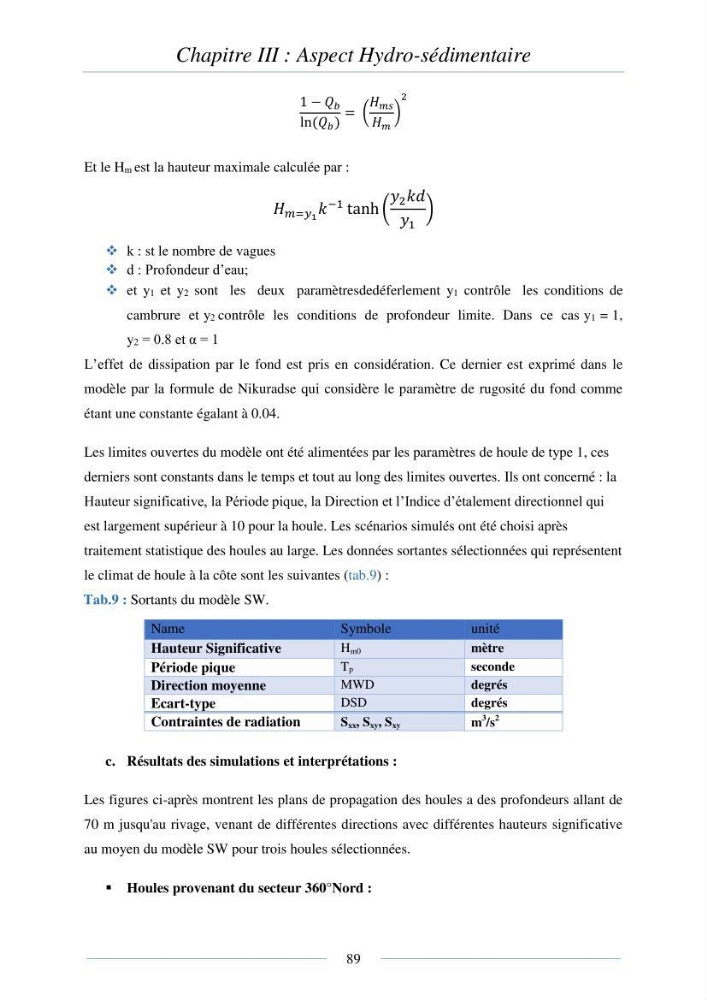

Chapitre III : Aspect Hydro-sédimentaire
89
1 − 𝑄 𝑏
ln (𝑄 𝑏 )
= (
𝐻 𝑚𝑠
𝐻 𝑚
)
2
Et le Hm est la hauteur maximale calculée par :
𝐻 𝑚=𝑦 1 𝑘
−1
tanh (
𝑦 2 𝑘𝑑
𝑦 1
)
 k : st le nombre de vagues
 d : Profondeur d’eau;
 et y1 et y2 sont les deux paramètresdedéferlement y1 contrôle les conditions de
cambrure et y2 contrôle les conditions de profondeur limite. Dans ce cas y1 = 1,
y2 = 0.8 et α = 1
L’effet de dissipation par le fond est pris en considération. Ce dernier est exprimé dans le
modèle par la formule de Nikuradse qui considère le paramètre de rugosité du fond comme
étant une constante égalant à 0.04.
Les limites ouvertes du modèle ont été alimentées par les paramètres de houle de type 1, ces
derniers sont constants dans le temps et tout au long des limites ouvertes. Ils ont concerné : la
Hauteur significative, la Période pique, la Direction et l’Indice d’étalement directionnel qui
est largement supérieur à 10 pour la houle. Les scénarios simulés ont été choisi après
traitement statistique des houles au large. Les données sortantes sélectionnées qui représentent
le climat de houle à la côte sont les suivantes (tab.9) :
Tab.9 : Sortants du modèle SW.
Name
Symbole
unité
Hauteur Significative
H m0
mètre
Période pique
Tp
seconde
Direction moyenne
MWD
degrés
Ecart-type
DSD
degrés
Contraintes de radiation
S xx , S xy , S xy
m
3 /s
2
c. Résultats des simulations et interprétations :
Les figures ci-après montrent les plans de propagation des houles a des profondeurs allant de
70 m jusqu'au rivage, venant de différentes directions avec différentes hauteurs significative
au moyen du modèle SW pour trois houles sélectionnées.
 Houles provenant du secteur 360°Nord :
