CHAPITRE 5
Evolution du trait de côte
78

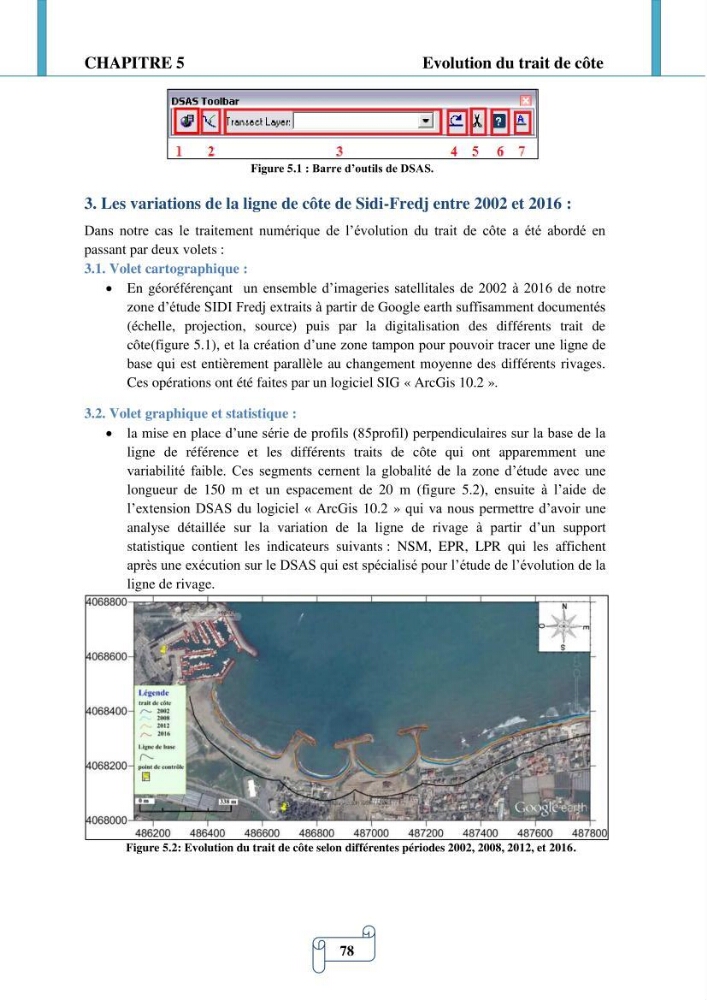

Figure 5.1 : Barre d’outils de DSAS.
3. Les variations de la ligne de côte de Sidi-Fredj entre 2002 et 2016 :
Dans notre cas le traitement numérique de l’évolution du trait de côte a été abordé en
passant par deux volets :
3.1. Volet cartographique :
En géoréférençant un ensemble d’imageries satellitales de 2002 à 2016 de notre
zone d’étude SIDI Fredj extraits à partir de Google earth suffisamment documentés
(échelle, projection, source) puis par la digitalisation des différents trait de
côte(figure 5.1), et la création d’une zone tampon pour pouvoir tracer une ligne de
base qui est entièrement parallèle au changement moyenne des différents rivages.
Ces opérations ont été faites par un logiciel SIG « ArcGis 10.2 ».
3.2. Volet graphique et statistique :
la mise en place d’une série de profils (85profil) perpendiculaires sur la base de la
ligne de référence et les différents traits de côte qui ont apparemment une
variabilité faible. Ces segments cernent la globalité de la zone d’étude avec une
longueur de 150 m et un espacement de 20 m (figure 5.2), ensuite à l’aide de
l’extension DSAS du logiciel « ArcGis 10.2 » qui va nous permettre d’avoir une
analyse détaillée sur la variation de la ligne de rivage à partir d’un support
statistique contient les indicateurs suivants : NSM, EPR, LPR qui les affichent
après une exécution sur le DSAS qui est spécialisé pour l’étude de l’évolution de la
ligne de rivage.
Figure 5.2: Evolution du trait de côte selon différentes périodes 2002, 2008, 2012, et 2016.
