CHAPITRE 4
Etude sédimentologique analytique
74
Suspension graduée. Ce type de transport montre qu’il s’agit d’une zone où les sédiments
sont en perpétuel mouvement.
1.7. Analyse modale :
Le mode représente la dimension la plus significative de la distribution granulométrique
donc son étude est primordiale.

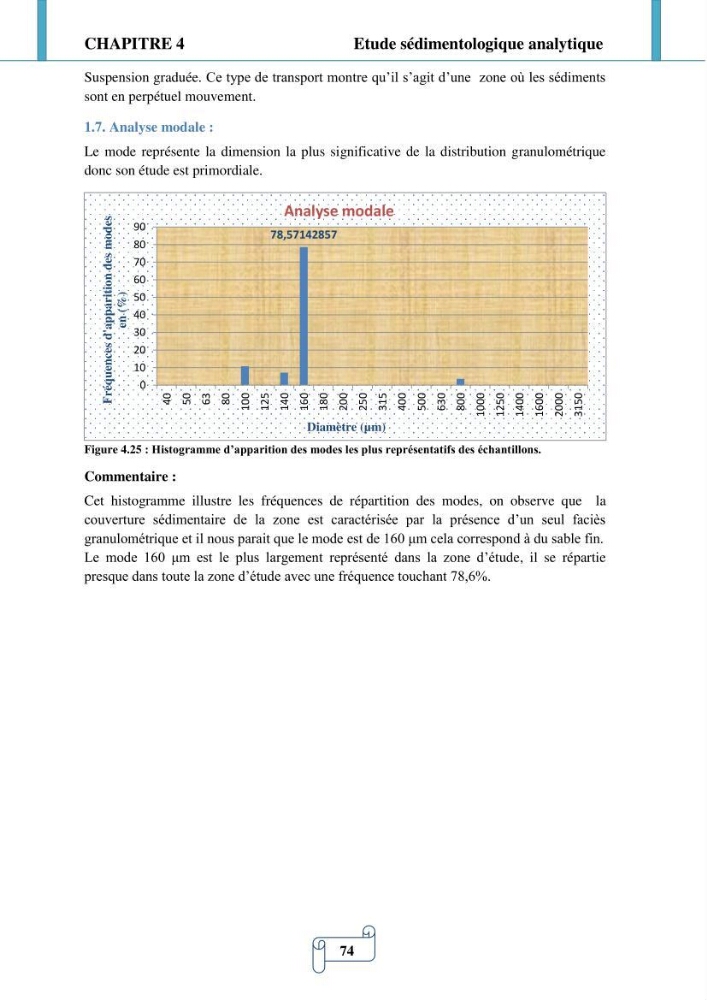

Figure 4.25 : Histogramme d’apparition des modes les plus représentatifs des échantillons.
Commentaire :
Cet histogramme illustre les fréquences de répartition des modes, on observe que la
couverture sédimentaire de la zone est caractérisée par la présence d’un seul faciès
granulométrique et il nous parait que le mode est de 160 μm cela correspond à du sable fin.
Le mode 160 μm est le plus largement représenté dans la zone d’étude, il se répartie
presque dans toute la zone d’étude avec une fréquence touchant 78,6%.
78,57142857
0
10
20
30
40
50
60
70
80
90
40
50
63
80
100
125
140
160
180
200
250
315
400
500
630
800
1000
1250
1400
1600
2000
3150
Fréquences
d'apparition
des
modes
en
(%)
Diamètre (µm)
Analyse modale
