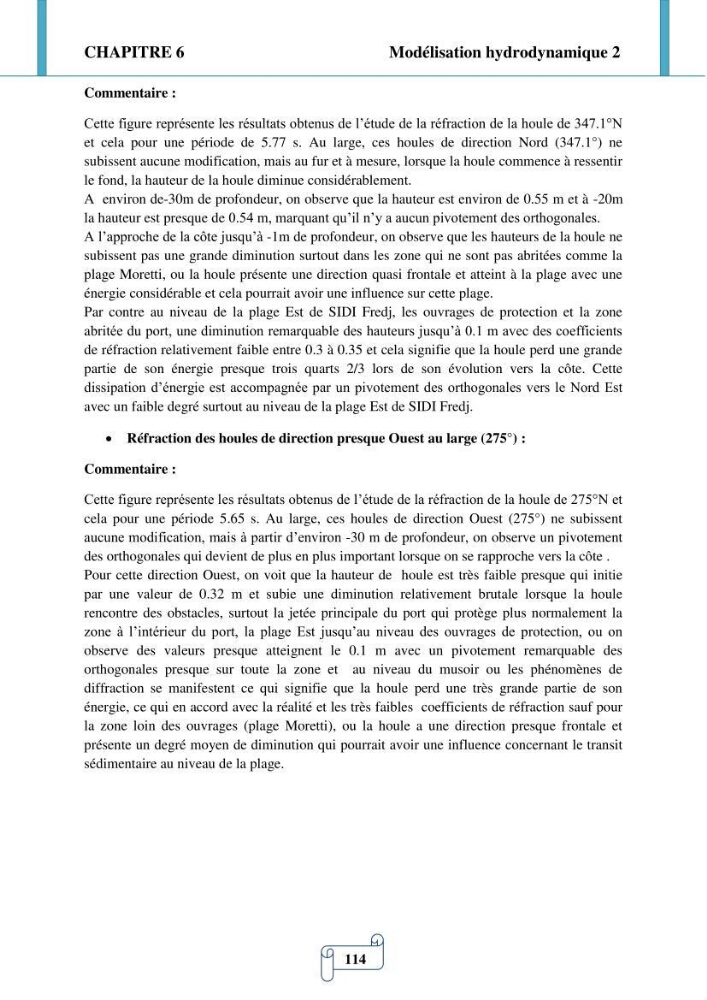

CHAPITRE 6
Modélisation hydrodynamique 2
114
Commentaire :
Cette figure représente les résultats obtenus de l’étude de la réfraction de la houle de 347.1°N
et cela pour une période de 5.77 s. Au large, ces houles de direction Nord (347.1°) ne
subissent aucune modification, mais au fur et à mesure, lorsque la houle commence à ressentir
le fond, la hauteur de la houle diminue considérablement.
A environ de-30m de profondeur, on observe que la hauteur est environ de 0.55 m et à -20m
la hauteur est presque de 0.54 m, marquant qu’il n’y a aucun pivotement des orthogonales.
A l’approche de la côte jusqu’à -1m de profondeur, on observe que les hauteurs de la houle ne
subissent pas une grande diminution surtout dans les zone qui ne sont pas abritées comme la
plage Moretti, ou la houle présente une direction quasi frontale et atteint à la plage avec une
énergie considérable et cela pourrait avoir une influence sur cette plage.
Par contre au niveau de la plage Est de SIDI Fredj, les ouvrages de protection et la zone
abritée du port, une diminution remarquable des hauteurs jusqu’à 0.1 m avec des coefficients
de réfraction relativement faible entre 0.3 à 0.35 et cela signifie que la houle perd une grande
partie de son énergie presque trois quarts 2/3 lors de son évolution vers la côte. Cette
dissipation d’énergie est accompagnée par un pivotement des orthogonales vers le Nord Est
avec un faible degré surtout au niveau de la plage Est de SIDI Fredj.
Réfraction des houles de direction presque Ouest au large (275°) :
Commentaire :
Cette figure représente les résultats obtenus de l’étude de la réfraction de la houle de 275°N et
cela pour une période 5.65 s. Au large, ces houles de direction Ouest (275°) ne subissent
aucune modification, mais à partir d’environ -30 m de profondeur, on observe un pivotement
des orthogonales qui devient de plus en plus important lorsque on se rapproche vers la côte .
Pour cette direction Ouest, on voit que la hauteur de houle est très faible presque qui initie
par une valeur de 0.32 m et subie une diminution relativement brutale lorsque la houle
rencontre des obstacles, surtout la jetée principale du port qui protège plus normalement la
zone à l’intérieur du port, la plage Est jusqu’au niveau des ouvrages de protection, ou on
observe des valeurs presque atteignent le 0.1 m avec un pivotement remarquable des
orthogonales presque sur toute la zone et au niveau du musoir ou les phénomènes de
diffraction se manifestent ce qui signifie que la houle perd une très grande partie de son
énergie, ce qui en accord avec la réalité et les très faibles coefficients de réfraction sauf pour
la zone loin des ouvrages (plage Moretti), ou la houle a une direction presque frontale et
présente un degré moyen de diminution qui pourrait avoir une influence concernant le transit
sédimentaire au niveau de la plage.
