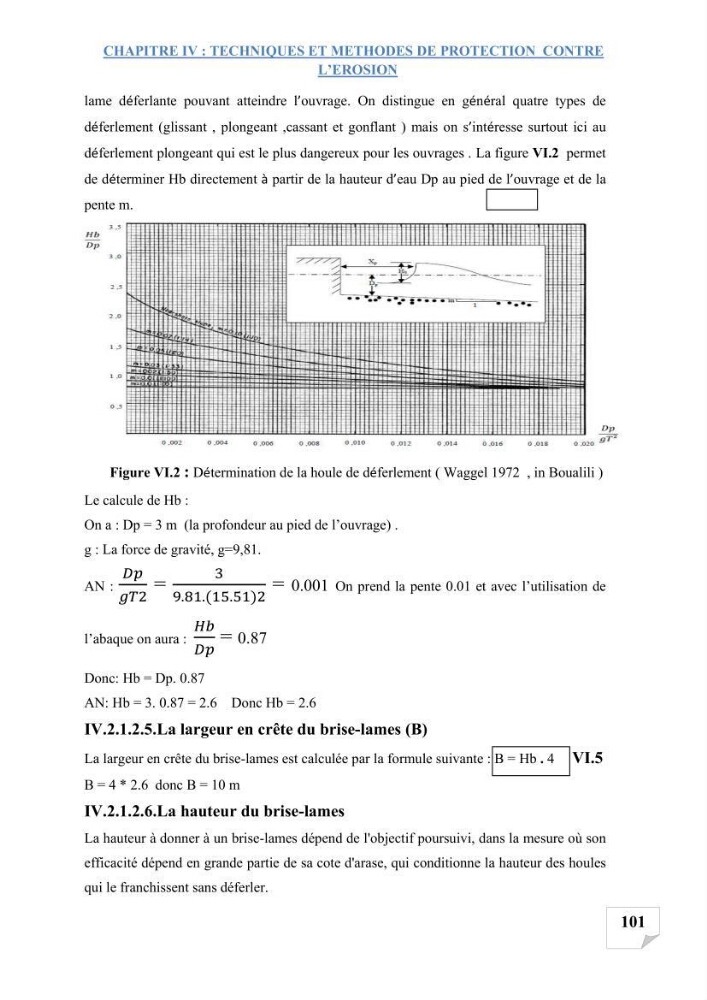

CHAPITRE IV : TECHNIQUES ET METHODES DE PROTECTION CONTRE
L’EROSION

101
lame déferlante pouvant atteindre l’ouvrage. On distingue en général quatre types de
déferlement (glissant , plongeant ,cassant et gonflant ) mais on s’intéresse surtout ici au
déferlement plongeant qui est le plus dangereux pour les ouvrages . La figure VI.2 permet
de déterminer Hb directement à partir de la hauteur d’eau Dp au pied de l’ouvrage et de la
pente m.
Figure VI.2 : Détermination de la houle de déferlement ( Waggel 1972 , in Boualili )
Le calcule de Hb :
On a : Dp = 3 m (la profondeur au pied de l’ouvrage) .
g : La force de gravité, g=9,81.
AN :
=
............
= 0.001 On prend la pente 0.01 et avec l’utilisation de
l’abaque on aura :
= 0.87
Donc: Hb = Dp. 0.87
AN: Hb = 3. 0.87 = 2.6 Donc Hb = 2.6
IV.2.1.2.5.La largeur en crête du brise-lames (B)
La largeur en crête du brise-lames est calculée par la formule suivante : B = Hb . 4 VI.5
B = 4 * 2.6 donc B = 10 m
IV.2.1.2.6.La hauteur du brise-lames
La hauteur à donner à un brise-lames dépend de l'objectif poursuivi, dans la mesure où son
efficacité dépend en grande partie de sa cote d'arase, qui conditionne la hauteur des houles
qui le franchissent sans déferler.
