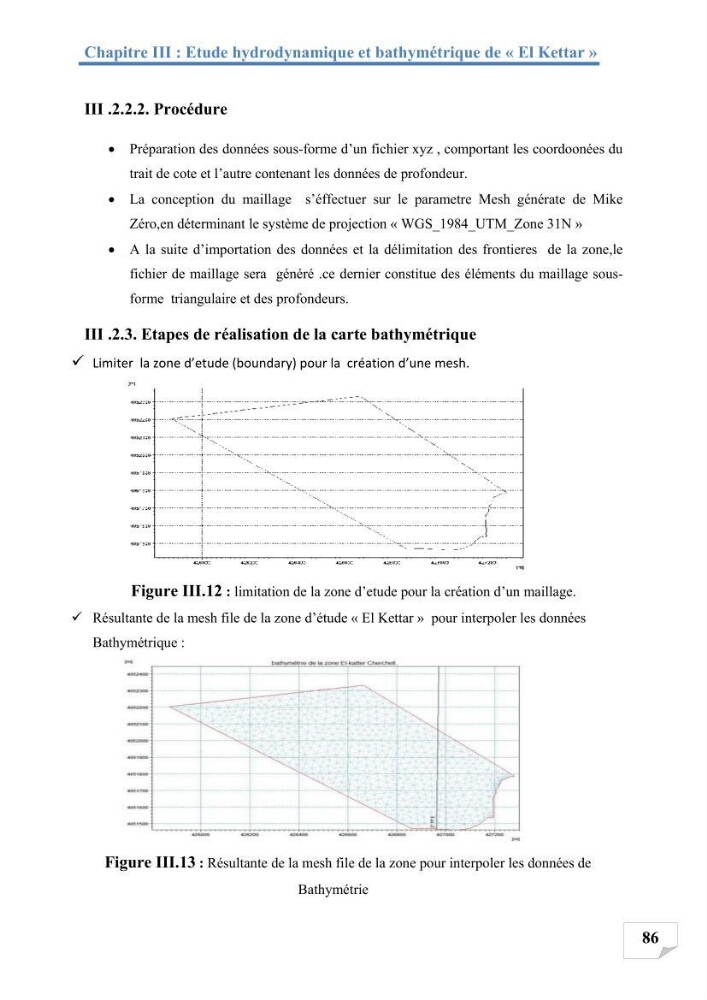

Chapitre III : Etude hydrodynamique et bathymétrique de « El Kettar »
86
III .2.2.2. Procédure
Préparation des données sous-forme d’un fichier xyz , comportant les coordoonées du
trait de cote et l’autre contenant les données de profondeur.
La conception du maillage s’éffectuer sur le parametre Mesh générate de Mike
Zéro,en déterminant le système de projection « WGS_1984_UTM_Zone 31N »
A la suite d’importation des données et la délimitation des frontieres de la zone,le
fichier de maillage sera généré .ce dernier constitue des éléments du maillage sousforme triangulaire et des profondeurs.
III .2.3. Etapes de réalisation de la carte bathymétrique
Limiter la zone d’etude (boundary) pour la création d’une mesh.
Figure III.12 : limitation de la zone d’etude pour la création d’un maillage.
Résultante de la mesh file de la zone d’étude « El Kettar » pour interpoler les données
Bathymétrique :
Figure III.13 : Résultante de la mesh file de la zone pour interpoler les données de
Bathymétrie
