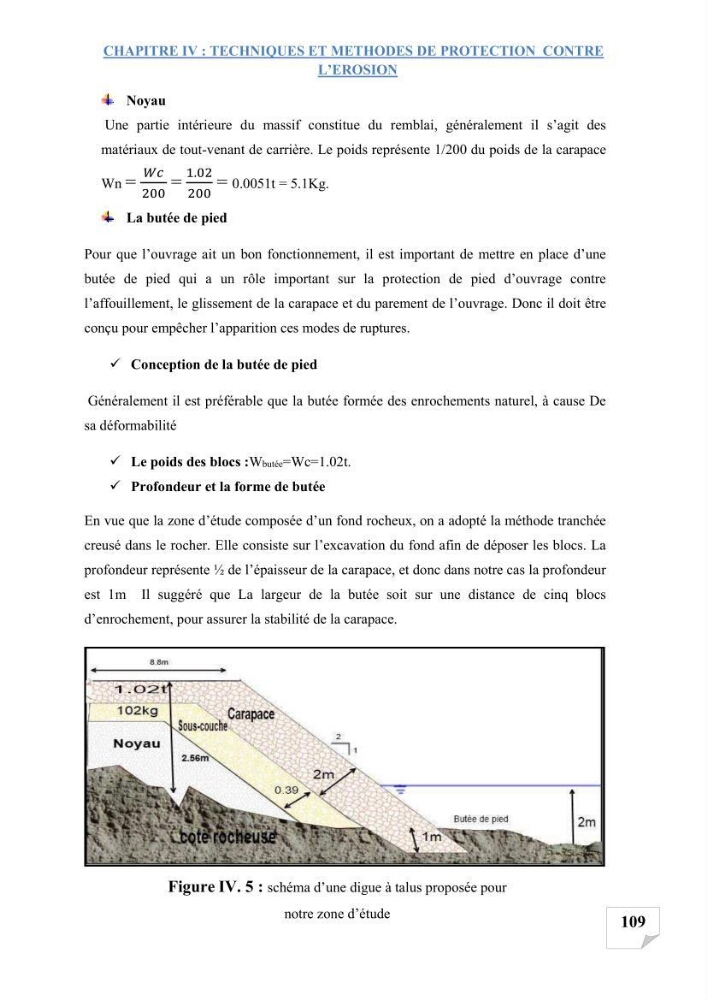

CHAPITRE IV : TECHNIQUES ET METHODES DE PROTECTION CONTRE
L’EROSION

109
Noyau
Une partie intérieure du massif constitue du remblai, généralement il s’agit des
matériaux de tout-venant de carrière. Le poids représente 1/200 du poids de la carapace
Wn =
=
...
= 0.0051t = 5.1Kg.
La butée de pied
Pour que l’ouvrage ait un bon fonctionnement, il est important de mettre en place d’une
butée de pied qui a un rôle important sur la protection de pied d’ouvrage contre
l’affouillement, le glissement de la carapace et du parement de l’ouvrage. Donc il doit être
conçu pour empêcher l’apparition ces modes de ruptures.
 Conception de la butée de pied
Généralement il est préférable que la butée formée des enrochements naturel, à cause De
sa déformabilité
 Le poids des blocs :Wbutée=Wc=1.02t.
 Profondeur et la forme de butée
En vue que la zone d’étude composée d’un fond rocheux, on a adopté la méthode tranchée
creusé dans le rocher. Elle consiste sur l’excavation du fond afin de déposer les blocs. La
profondeur représente ½ de l’épaisseur de la carapace, et donc dans notre cas la profondeur
est 1m Il suggéré que La largeur de la butée soit sur une distance de cinq blocs
d’enrochement, pour assurer la stabilité de la carapace.
Figure IV. 5 : schéma d’une digue à talus proposée pour
notre zone d’étude
