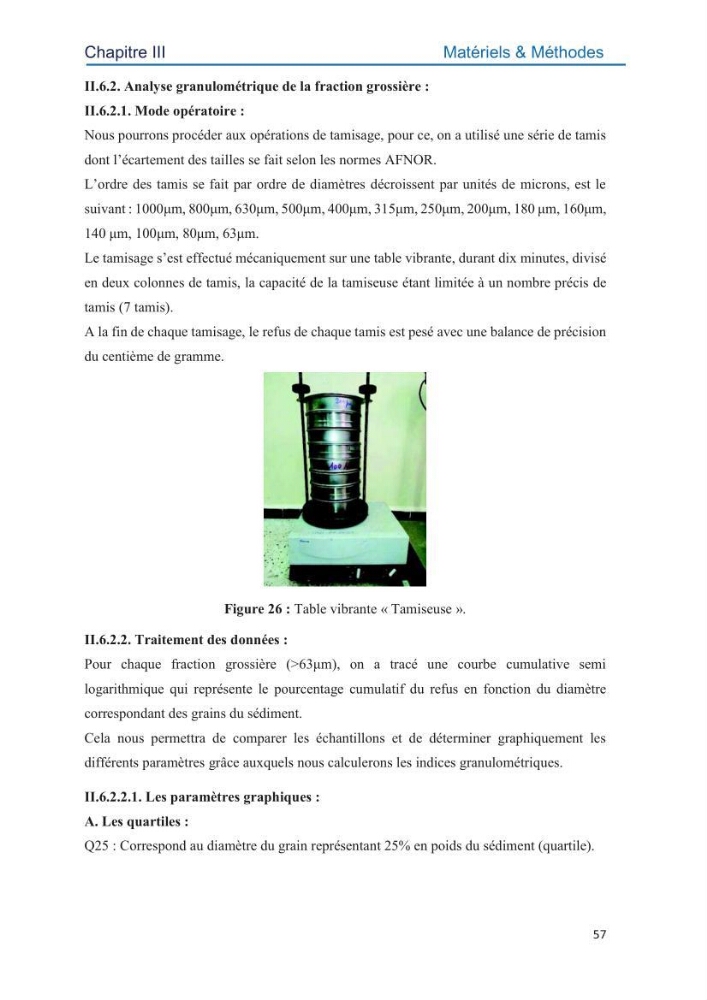

Chapitre III
Matériels & Méthodes
57
II.6.2. Analyse granulométrique de la fraction grossière :
II.6.2.1. Mode opératoire :
Nous pourrons procéder aux opérations de tamisage, pour ce, on a utilisé une série de tamis
dont l’écartement des tailles se fait selon les normes AFNOR.
L’ordre des tamis se fait par ordre de diamètres décroissent par unités de microns, est le
suivant : 1000μm, 800μm, 630μm, 500μm, 400μm, 315μm, 250μm, 200μm, 180 μm, 160μm,
140 μm, 100μm, 80μm, 63μm.
Le tamisage s’est effectué mécaniquement sur une table vibrante, durant dix minutes, divisé
en deux colonnes de tamis, la capacité de la tamiseuse étant limitée à un nombre précis de
tamis (7 tamis).
A la fin de chaque tamisage, le refus de chaque tamis est pesé avec une balance de précision
du centième de gramme.
Figure 26 : Table vibrante « Tamiseuse ».
II.6.2.2. Traitement des données :
Pour chaque fraction grossière (>63μm), on a tracé une courbe cumulative semi
logarithmique qui représente le pourcentage cumulatif du refus en fonction du diamètre
correspondant des grains du sédiment.
Cela nous permettra de comparer les échantillons et de déterminer graphiquement les
différents paramètres grâce auxquels nous calculerons les indices granulométriques.
II.6.2.2.1. Les paramètres graphiques :
A. Les quartiles :
Q25 : Correspond au diamètre du grain représentant 25% en poids du sédiment (quartile).
