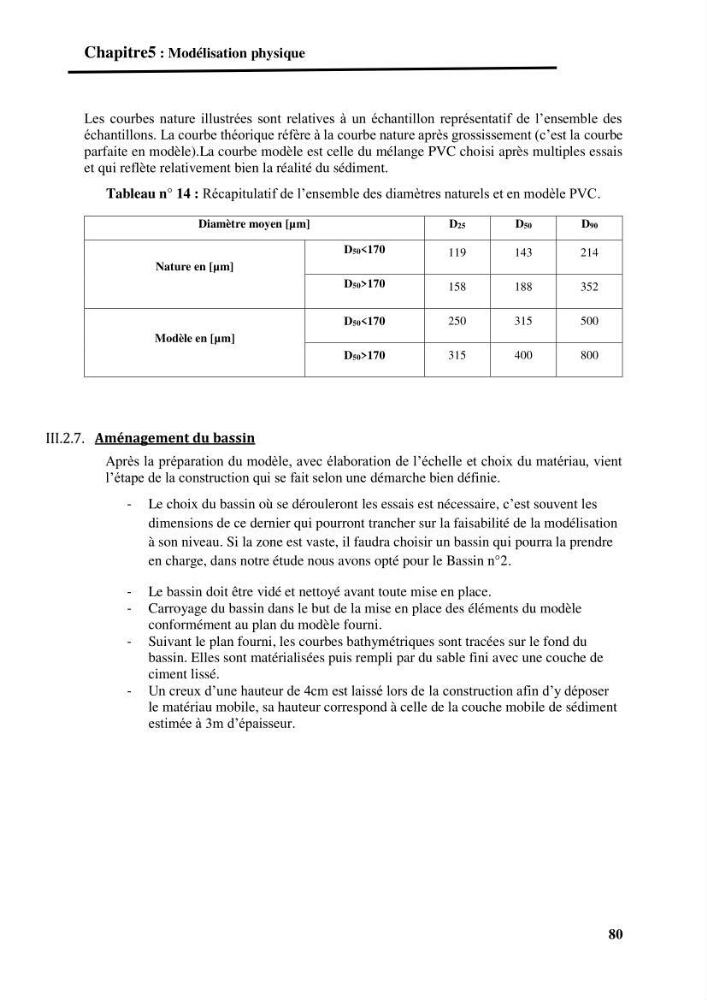

Chapitre5 : Modélisation physique
80
Les courbes nature illustrées sont relatives à un échantillon représentatif de l’ensemble des
échantillons. La courbe théorique réfère à la courbe nature après grossissement (c’est la courbe
parfaite en modèle).La courbe modèle est celle du mélange PVC choisi après multiples essais
et qui reflète relativement bien la réalité du sédiment.
Tableau n° 14 : Récapitulatif de l’ensemble des diamètres naturels et en modèle PVC.
Diamètre moyen [µm]
D25
D50
D90
Nature en [µm]
D50<170
119
143
214
D50>170
158
188
352
Modèle en [µm]
D50<170
250
315
500
D50>170
315
400
800
Aménagement du bassin
Après la préparation du modèle, avec élaboration de l’échelle et choix du matériau, vient
l’étape de la construction qui se fait selon une démarche bien définie.
- Le choix du bassin où se dérouleront les essais est nécessaire, c’est souvent les
dimensions de ce dernier qui pourront trancher sur la faisabilité de la modélisation
à son niveau. Si la zone est vaste, il faudra choisir un bassin qui pourra la prendre
en charge, dans notre étude nous avons opté pour le Bassin n°2.
- Le bassin doit être vidé et nettoyé avant toute mise en place.
- Carroyage du bassin dans le but de la mise en place des éléments du modèle
conformément au plan du modèle fourni.
- Suivant le plan fourni, les courbes bathymétriques sont tracées sur le fond du
bassin. Elles sont matérialisées puis rempli par du sable fini avec une couche de
ciment lissé.
- Un creux d’une hauteur de 4cm est laissé lors de la construction afin d’y déposer
le matériau mobile, sa hauteur correspond à celle de la couche mobile de sédiment
estimée à 3m d’épaisseur.
