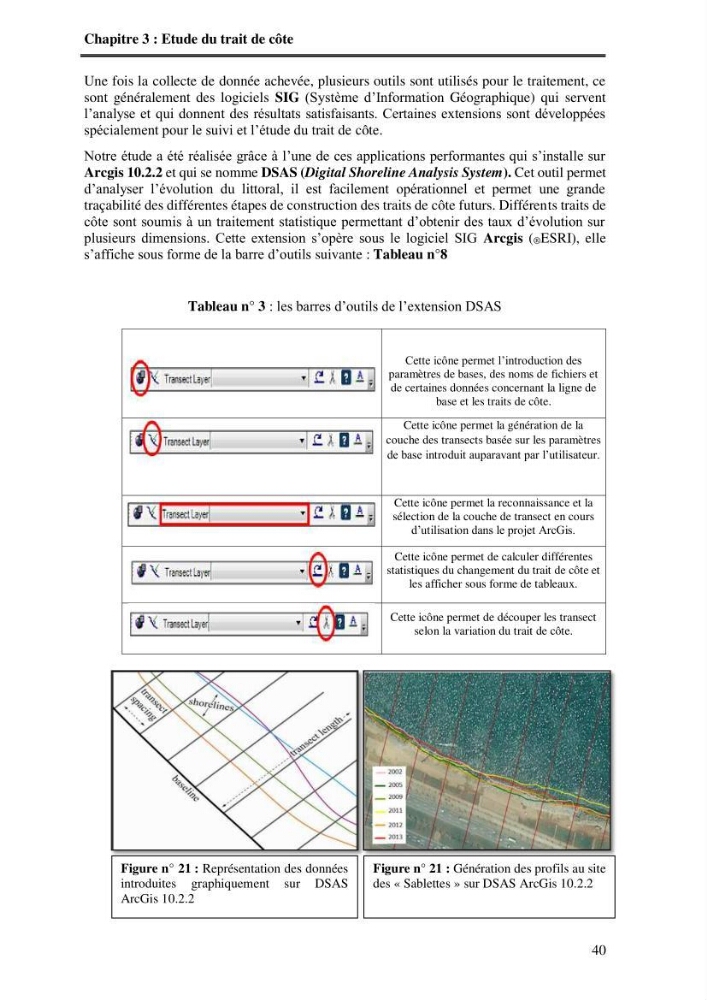

Chapitre 3 : Etude du trait de côte
40
Une fois la collecte de donnée achevée, plusieurs outils sont utilisés pour le traitement, ce
sont généralement des logiciels SIG (Système d’Information Géographique) qui servent
l’analyse et qui donnent des résultats satisfaisants. Certaines extensions sont développées
spécialement pour le suivi et l’étude du trait de côte.
Notre étude a été réalisée grâce à l’une de ces applications performantes qui s’installe sur
Arcgis 10.2.2 et qui se nomme DSAS (Digital Shoreline Analysis System). Cet outil permet
d’analyser l’évolution du littoral, il est facilement opérationnel et permet une grande
traçabilité des différentes étapes de construction des traits de côte futurs. Différents traits de
côte sont soumis à un traitement statistique permettant d’obtenir des taux d’évolution sur
plusieurs dimensions. Cette extension s’opère sous le logiciel SIG Arcgis (®ESRI), elle
s’affiche sous forme de la barre d’outils suivante : Tableau n°8
Tableau n° 3 : les barres d’outils de l’extension DSAS
Cette icône permet l’introduction des
paramètres de bases, des noms de fichiers et
de certaines données concernant la ligne de
base et les traits de côte.
Cette icône permet la génération de la
couche des transects basée sur les paramètres
de base introduit auparavant par l’utilisateur.
Cette icône permet la reconnaissance et la
sélection de la couche de transect en cours
d’utilisation dans le projet ArcGis.
Cette icône permet de calculer différentes
statistiques du changement du trait de côte et
les afficher sous forme de tableaux.
Cette icône permet de découper les transect
selon la variation du trait de côte.
Figure n° 21 : Représentation des données
introduites graphiquement sur DSAS
ArcGis 10.2.2
Figure n° 21 : Génération des profils au site
des « Sablettes » sur DSAS ArcGis 10.2.2
40
Une fois la collecte de donnée achevée, plusieurs outils sont utilisés pour le traitement, ce
sont généralement des logiciels SIG (Système d’Information Géographique) qui servent
l’analyse et qui donnent des résultats satisfaisants. Certaines extensions sont développées
spécialement pour le suivi et l’étude du trait de côte.
Notre étude a été réalisée grâce à l’une de ces applications performantes qui s’installe sur
Arcgis 10.2.2 et qui se nomme DSAS (Digital Shoreline Analysis System). Cet outil permet
d’analyser l’évolution du littoral, il est facilement opérationnel et permet une grande
traçabilité des différentes étapes de construction des traits de côte futurs. Différents traits de
côte sont soumis à un traitement statistique permettant d’obtenir des taux d’évolution sur
plusieurs dimensions. Cette extension s’opère sous le logiciel SIG Arcgis (®ESRI), elle
s’affiche sous forme de la barre d’outils suivante : Tableau n°8
Tableau n° 3 : les barres d’outils de l’extension DSAS
Cette icône permet l’introduction des
paramètres de bases, des noms de fichiers et
de certaines données concernant la ligne de
base et les traits de côte.
Cette icône permet la génération de la
couche des transects basée sur les paramètres
de base introduit auparavant par l’utilisateur.
Cette icône permet la reconnaissance et la
sélection de la couche de transect en cours
d’utilisation dans le projet ArcGis.
Cette icône permet de calculer différentes
statistiques du changement du trait de côte et
les afficher sous forme de tableaux.
Cette icône permet de découper les transect
selon la variation du trait de côte.
Figure n° 21 : Représentation des données
introduites graphiquement sur DSAS
ArcGis 10.2.2
Figure n° 21 : Génération des profils au site
des « Sablettes » sur DSAS ArcGis 10.2.2
